Bản vẽ chi tiết - Người bạn đồng hành không thể thiếu trong kỹ thuật

 Trong thế giới kỹ thuật và sản xuất đầy phức tạp, bản vẽ chi tiết đóng vai trò như một ngôn ngữ chung, giúp kết nối các ý tưởng, thông tin và quy trình sản xuất một cách hiệu quả. Vậy, công dụng của bản vẽ chi tiết là gì mà lại được coi trọng đến vậy? Bài viết này sẽ cung cấp cho bạn những thông tin chi tiết về vai trò, lợi ích và tầm quan trọng của bản vẽ chi tiết trong lĩnh vực kỹ thuật.

Bên cạnh việc truyền đạt thông tin thiết kế một cách chính xác, bản vẽ chi tiết còn giúp cho việc sản xuất, lắp ráp và kiểm tra sản phẩm trở nên dễ dàng và hiệu quả hơn. Nhờ có bản vẽ chi tiết, các kỹ sư, công nhân và nhà quản lý có thể phối hợp nhịp nhàng, thống nhất quy trình làm việc, từ đó giảm thiểu sai sót và nâng cao chất lượng sản phẩm.

Công dụng của bản vẽ chi tiết là gì?

Bản vẽ chi tiết đóng vai trò vô cùng quan trọng trong lĩnh vực kỹ thuật, thiết kế và sản xuất. Nó được ví như "ngôn ngữ chung" giúp truyền đạt thông tin một cách chính xác, đầy đủ về cấu tạo, hình dạng, kích thước, dung sai, yêu cầu kỹ thuật,... của chi tiết máy, thiết bị. Nhờ vậy, bản vẽ chi tiết mang lại nhiều công dụng thiết thực như sau:

• Giúp cho việc chế tạo, lắp ráp và kiểm tra sản phẩm trở nên dễ dàng và hiệu quả hơn: Dựa trên bản vẽ chi tiết, các kỹ sư, công nhân có thể hình dung rõ ràng về cấu tạo, kích thước của chi tiết, từ đó thực hiện các công việc một cách chính xác, thống nhất, giảm thiểu sai sót và tiết kiệm thời gian, chi phí.
• Là tài liệu kỹ thuật quan trọng trong quá trình sản xuất: Bản vẽ chi tiết cung cấp đầy đủ thông tin kỹ thuật cần thiết cho các khâu trong quá trình sản xuất, từ thiết kế, gia công, lắp ráp đến kiểm tra, nghiệm thu. Nhờ vậy, đảm bảo chất lượng sản phẩm đạt theo yêu cầu đề ra.
• Giúp cho việc quản lý sản xuất và bảo trì thiết bị trở nên dễ dàng hơn: Dựa trên bản vẽ chi tiết, có thể lập hồ sơ quản lý sản phẩm, theo dõi số lượng, tình trạng của từng chi tiết, từ đó lên kế hoạch sản xuất, bảo trì, sửa chữa hợp lý.
• Là tài liệu giao tiếp giữa các bộ phận trong doanh nghiệp: Bản vẽ chi tiết giúp các bộ phận liên quan như thiết kế, sản xuất, lắp ráp, kiểm tra,... có thể trao đổi thông tin một cách chính xác, thống nhất, hạn chế sai sót và mâu thuẫn trong quá trình thực hiện dự án.
• Là tài liệu lưu trữ thông tin kỹ thuật và bảo vệ quyền sở hữu trí tuệ: Bản vẽ chi tiết giúp lưu trữ thông tin kỹ thuật về chi tiết máy, thiết bị một cách an toàn, lâu dài, đồng thời bảo vệ quyền sở hữu trí tuệ cho nhà thiết kế, doanh nghiệp.

Có thể nói, bản vẽ chi tiết là công cụ vô cùng quan trọng và không thể thiếu trong lĩnh vực kỹ thuật, thiết kế và sản xuất.

Bản vẽ chi tiết là gì? Thế nào là bản vẽ chi tiết

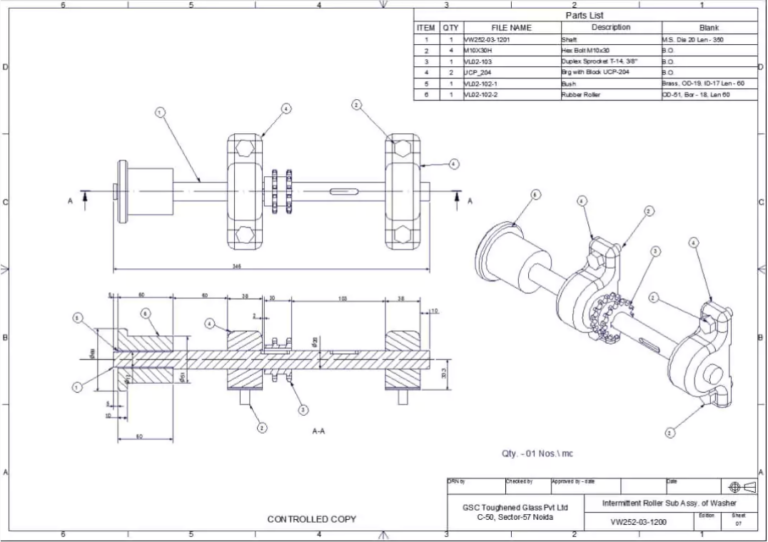

Bản vẽ chi tiết là loại bản vẽ kỹ thuật thể hiện đầy đủ hình dạng, kích thước, dung sai và các yêu cầu kỹ thuật khác của một chi tiết máy hoặc bộ phận trong sản phẩm. Nó được sử dụng như tài liệu hướng dẫn cho các công đoạn sản xuất, lắp ráp và kiểm tra sản phẩm.

Để được gọi là bản vẽ chi tiết, bản vẽ cần đáp ứng các yêu cầu sau:

• Thể hiện đầy đủ thông tin thiết kế: Bao gồm hình dạng, kích thước, dung sai, vật liệu, phương pháp gia công, xử lý nhiệt,...
• Chính xác và rõ ràng: Các đường nét, ký hiệu và chữ viết phải rõ ràng, dễ hiểu, không được sai sót hay mơ hồ.
• Phù hợp với tiêu chuẩn: Bản vẽ phải tuân theo các quy định và tiêu chuẩn về bản vẽ kỹ thuật đã được ban hành.
• Đầy đủ thông tin: Ngoài thông tin về thiết kế, bản vẽ chi tiết còn cần thể hiện các thông tin khác như: tên chi tiết, mã số chi tiết, số bản vẽ,...

Bản vẽ chi tiết đóng vai trò quan trọng trong lĩnh vực kỹ thuật và sản xuất, giúp đảm bảo chất lượng, độ chính xác và hiệu quả cho sản phẩm.

Nội dung của bản vẽ chi tiết

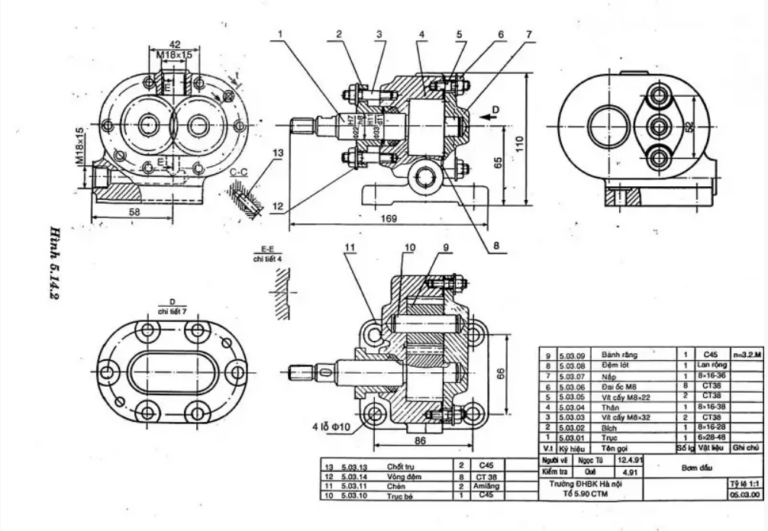

Bản vẽ chi tiết là loại bản vẽ kỹ thuật thể hiện đầy đủ hình dạng, kích thước, yêu cầu kỹ thuật và các thông tin cần thiết khác để chế tạo hoặc sửa chữa một chi tiết máy. Nội dung chính của bản vẽ chi tiết bao gồm:

• Hình biểu diễn: Thể hiện hình dạng của chi tiết dưới dạng hình chiếu, mặt cắt, hình cắt...
• Kích thước: Xác định độ lớn, vị trí và dung sai của các chi tiết.
• Yêu cầu kỹ thuật: Ghi chú các yêu cầu về vật liệu, gia công, xử lý bề mặt, độ chính xác...
• Khung tên: Chứa các thông tin về tên chi tiết, số bản vẽ, vật liệu, tỷ lệ...

Ngoài ra, bản vẽ chi tiết có thể bao gồm các nội dung bổ sung như bảng kê, ký hiệu mối ghép, hướng dẫn lắp ráp,...

Cách đọc bản vẽ chi tiết chính xác và đầy đủ

Đọc bản vẽ chi tiết là kỹ năng quan trọng mà bất kỳ ai làm việc trong lĩnh vực kỹ thuật cũng cần phải nắm vững. Việc đọc bản vẽ chính xác và đầy đủ sẽ giúp bạn hiểu rõ về thiết kế, cấu tạo, kích thước và yêu cầu kỹ thuật của chi tiết, từ đó đảm bảo sản xuất ra sản phẩm đúng theo yêu cầu.

Dưới đây là một số bước cơ bản để đọc bản vẽ chi tiết chính xác và đầy đủ:

• Xác định các thành phần chính của bản vẽ: Khung tên, hình biểu diễn, kích thước, yêu cầu kỹ thuật,...
• Hiểu rõ các ký hiệu và quy ước được sử dụng trong bản vẽ.
• Phân tích hình biểu diễn: Xác định hình dạng, kích thước và cấu tạo của chi tiết.
• Đọc kích thước: Chú ý đến đơn vị đo, các loại kích thước và cách đọc kích thước chính xác.
• Hiểu rõ yêu cầu kỹ thuật: Bao gồm dung sai, độ nhám, vật liệu, xử lý nhiệt,...

Ngoài ra, bạn cũng cần rèn luyện khả năng tư duy logic, quan sát tỉ mỉ và cẩn thận khi đọc bản vẽ. Việc tra cứu tài liệu liên quan và tham khảo ý kiến của những người có kinh nghiệm cũng sẽ giúp bạn đọc bản vẽ một cách hiệu quả hơn.

Với sự luyện tập thường xuyên và thái độ học hỏi nghiêm túc, bạn hoàn toàn có thể rèn luyện được kỹ năng đọc bản vẽ chi tiết chính xác và đầy đủ, góp phần nâng cao năng lực chuyên môn của bản thân.
